產品展示
CJX2交流接觸器
- 產品詳情
- 返回
一，CJX2-N機械互鎖交流接觸器用途
CJX2交流接觸器
CJX2系列交流接觸器（以下簡稱接觸器）主要用於交流50Hz或60Hz，額定工作電壓至1000V,額定工作電流至630A的電路中，供遠距離接通和分斷電路之用，並可與熱繼電器組合，以保護可能發生操作過負荷的電路。
CJX2系列接觸器符合IEC60947-4-1、GB14048.4標準。產品技術達國際九十年代初先進水平，是接觸器的更新換代產品。

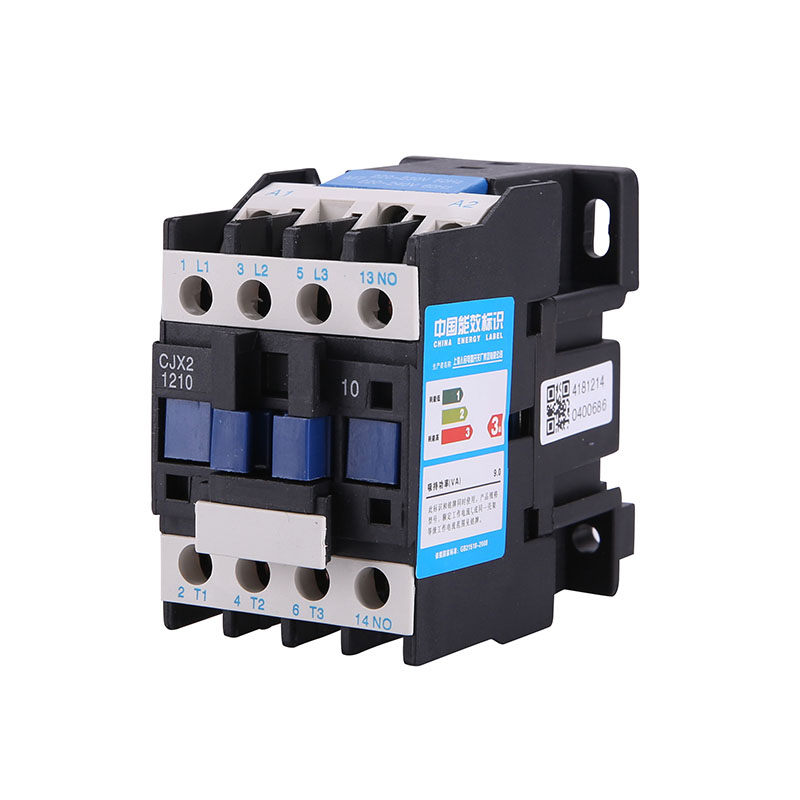

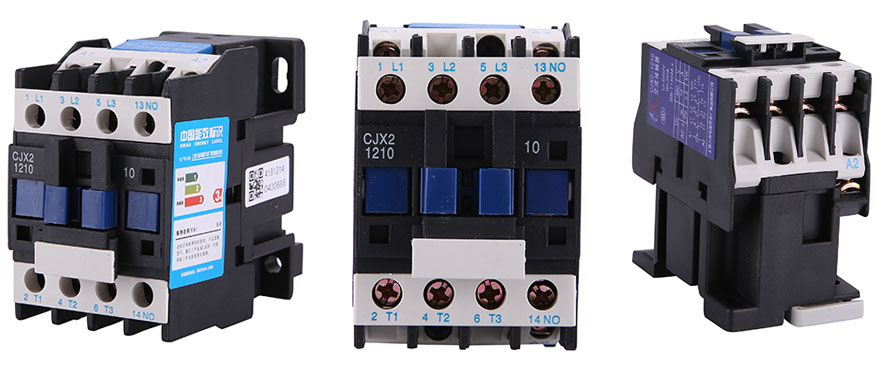

二，CJX2交流接觸器產品展示

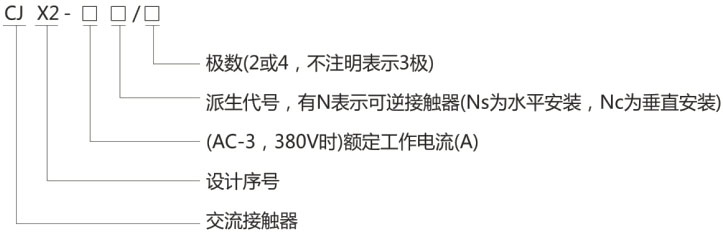

三，CJX2交流接觸器型號及含義
常規型號：CJX2-1210,CJX2-1810,CJX2-2510,CJX2-3210
四，正常工作條件和安裝條件
● 周圍空氣溫度為-5℃~+40℃，24小時內其平均值不超過+35℃。
● 海拔：不超過2000m。
● 大氣條件：在+40℃時大氣相對溼度不超過50%；在較低溫度下可以有較高的相對溼度；● 在最溼月平均最低溫度不超過+25℃，該月的月平均******相對溼度不超過90%，並考慮因溫度變化發生在產品上的凝露。
● 汙染等級：3級。
● 安裝類別：Ⅲ。
● 安裝條件：安裝面與垂直面的傾斜度不大於5°。
● 衝擊振動：產品應安裝在無明顯搖動，衝擊和振動的地方。
五，主要技術參數
接觸器的主要規格
1.按電流等級分為：115A、150A、185A、225A、265A、330A、400A、500A、630A。
2.接觸器線圈額定控制電源電壓Us分為：交流50Hz，110V、127V、220V、380V、415V、440V，特殊電壓可與我公司聯繫定做。
接觸器的主要技術參數
1.動作特性
吸合電壓85%~110%Us；
釋放電壓CJX2-115~265為20%~75%Us，其餘為10%~75%Us。

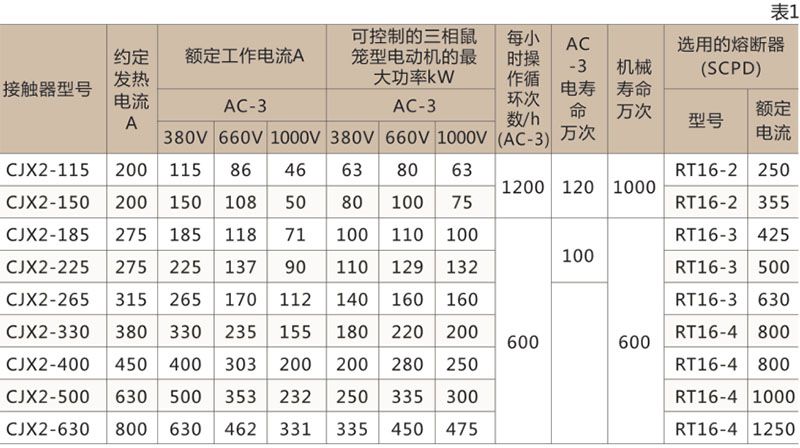

接觸器的主要參數及技術性能指標見表1

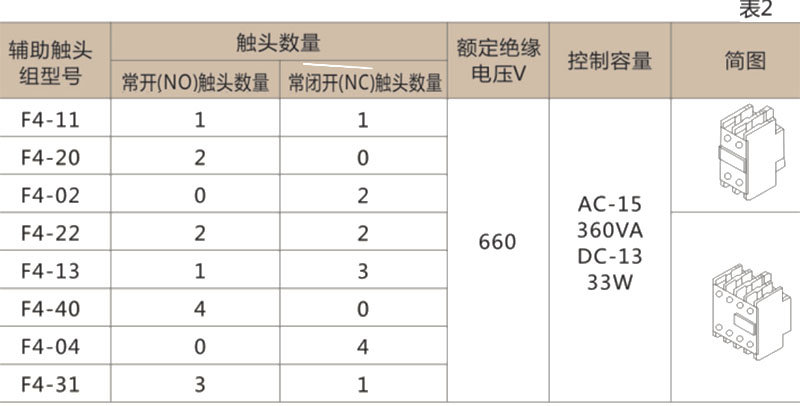

輔助觸頭組的型號規格及參數見表2

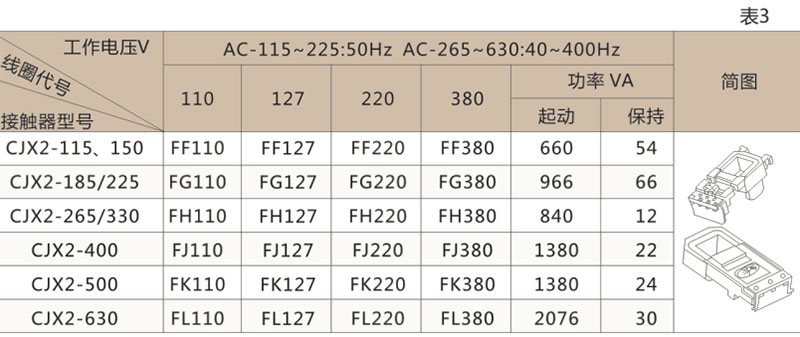

線圈主要規格代號見表3

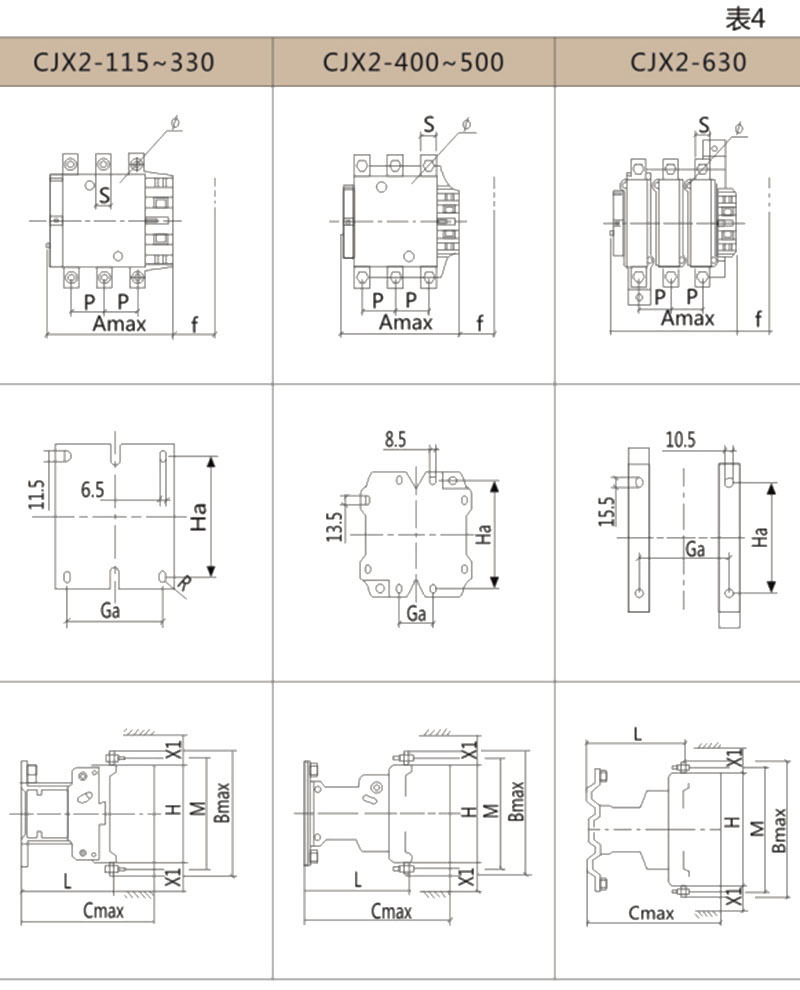

六，接觸器的外形及安裝尺寸

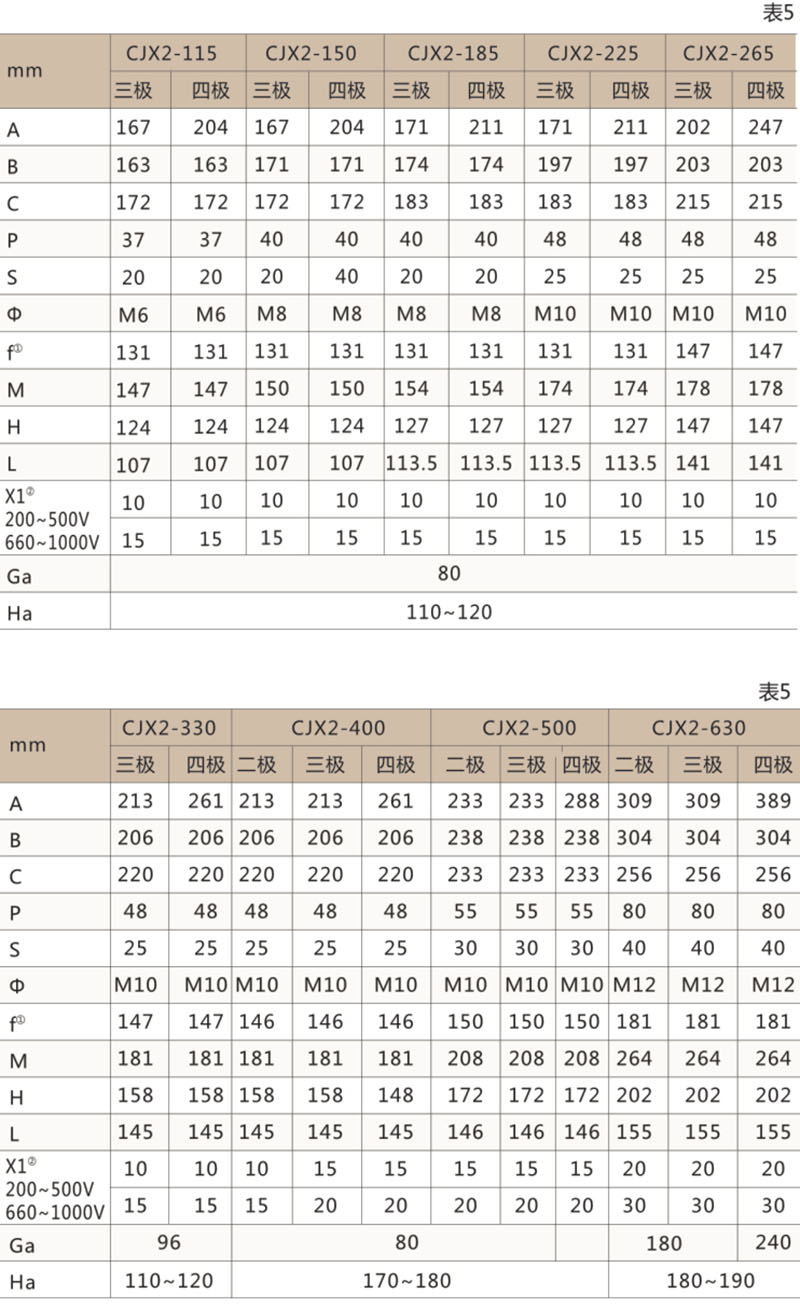

接觸器的外形尺寸與安裝尺寸應符合表4的規定
註：
① 裝卸線圈所需的最小距離。
② 根據工作電壓和分段能力確定的飛弧距離。
七，結構特點

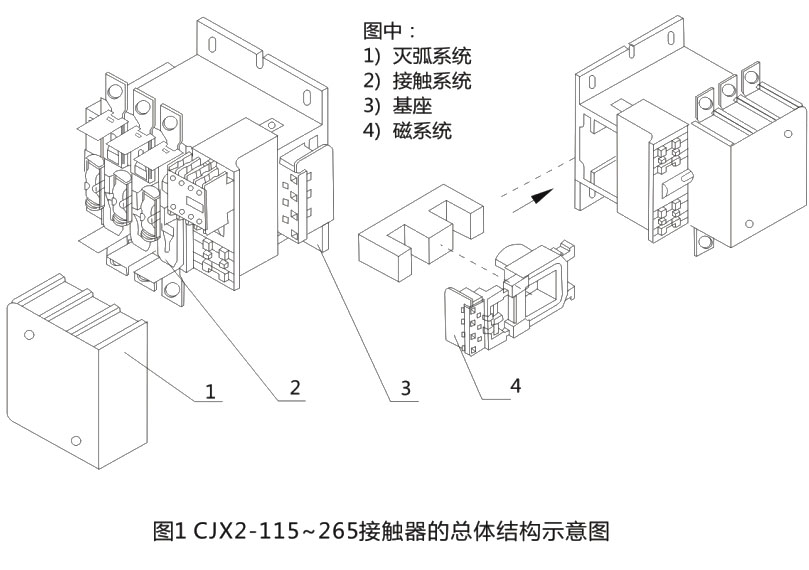

接觸器主要由滅弧系統、接觸系統、基座、磁系統（包括鐵芯、線圈）組成，參見圖1
接觸器的接觸系統為直動式、雙斷點布置，下基座採用鋁合金型材，線圈為塑料封裝結構，且線圈與磁軛組裝成一體，可從接觸器中直接取出或裝入，使用、維修仍為方便。見圖1.
接觸器線圈內有一對常開觸頭，可作為自鎖觸頭或信號觸頭用；另外，可加裝兩個輔助觸頭組共8對觸頭，見圖2.輔助觸頭組翕表況見表2。
接觸器飛弧距離小。如CJX2-115~330飛弧距離僅為10mm（200~500V），僅為其它同容量接觸器的六分之一左右。用於成套設備可減小佔用空間，是電控設備中優良的配套元件。

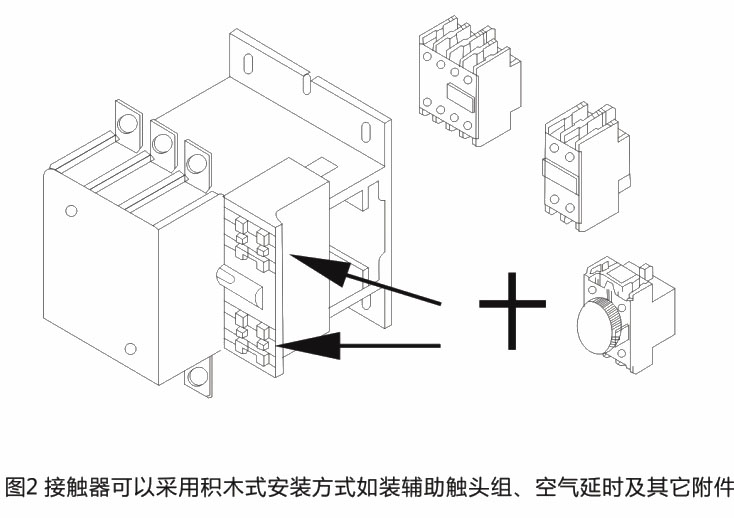

可以採用積木式安裝加裝輔助觸頭組、空氣延時頭及其它附件見圖2.
接觸器可加裝橫向或豎向機械連鎖，並可實現垂直安裝的二臺接觸器互相聯鎖。
可派生二、四級接觸器。
七，訂貨須知
訂貨時必須指出：
接觸器完整的型號、名稱；
線圈的額定工作電壓和頻率或規格代號；
輔助觸頭組合情況，如不指明均提供四常開四常閉；
訂貨臺數。
訂貨示例：CJX2-265 線圈電壓：380V 50Hz 10臺。
