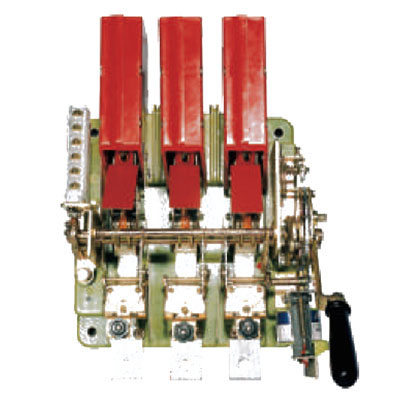

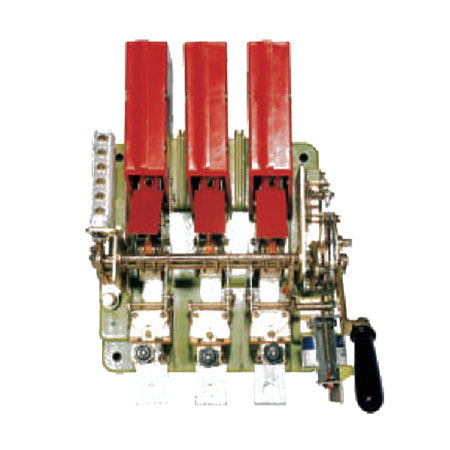

DW16萬能式斷路器
- 產品詳情
- 返回
一，DW16萬能式斷路器用途
DW16系列萬能式斷路器(以下簡稱斷路器)為交流50Hz，額定電流100A至4000A，額定工作電壓至690V，主要用於配電網絡中，用來分配電能，保護線路和電源設備的過載、欠電壓、短路。在正常條件下，可作為線路的不頻繁轉換之用。
本產品符合GB14048.2標準。

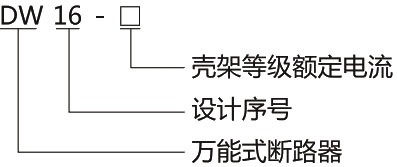

二，DW16斷路器型號及含義
上海人民電器開關廠常規型號有：DW16-600,DW16-630,DW16-2000,DW16-4000
三，正常工作和安裝條件
● 周圍空氣溫度：
1.上限值不超過+40℃；
2.下限值不低於-5℃；
3.24h內的平均值不超過+35℃
● 海拔：安裝地點的海拔不超過2000m；
● 安裝類別
斷路器主電路安裝類別Ⅳ，輔助電路安裝類別除欠電壓脫扣線圈與斷路器主電路相同外其餘為Ⅲ。
● 大氣條件：
大氣相對溼度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對溼度；最溼月的月平均******相對溼度為90%。同時該月的平均最低溫度為+25℃，並考慮到因溫度變化發生在產品表面上的凝露。
● 汙染等級：3級。
四，主要技術參數及技術性能

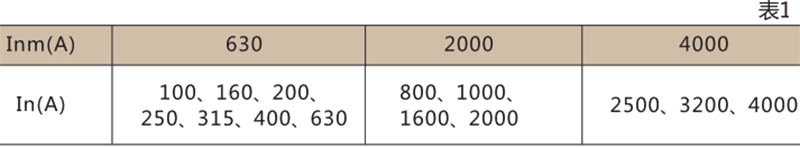

● 斷路器的額定電流見表1

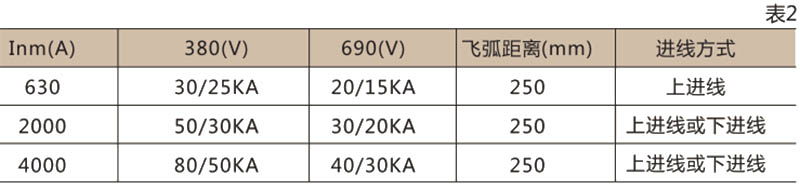

● 斷路器的額定絕緣電壓為690V，額定工作電壓和額定短路分段能力見表2

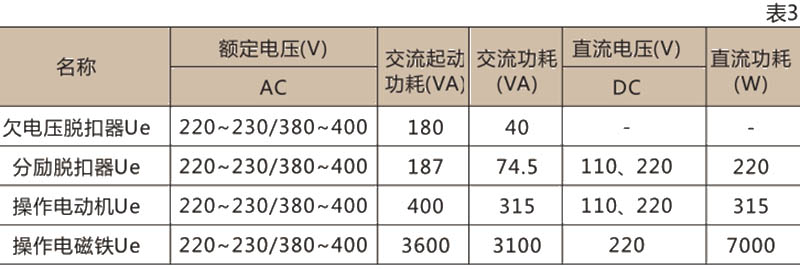

● 附件的額定電壓(見表3)。
● 輔助觸頭
輔助觸頭約定發熱電流為6A，額定工作電流為30VA/Ue(交流)和60W/Ue(直流)。
輔助觸頭為電氣上不可分開，通常為五常開五常閉或三常開三常閉，默認時提供三開三閉；如需要還可有其它組合方式。
五，操作條件及保護性能
● 型式和分類：
1.按用途分：配電用；
2按傳動裝置分：
- a.手柄直接傳動（Inm≤2000A)：
- b.槓桿傳動（Inm≤2000A)；
- C.電動機傳動（Inm>630A)；
- d.電磁鐵傳動（Inm~630A)。
3.按脫扣器種類分：
- a.帶過電流脫扣器和分勵脫扣器：
- b.帶過電流脫扣器和欠電壓脫扣器
- c.帶過電流脫扣器、分勵脫扣器和欠電壓脫扣器；
4.按保護種類分：
- a.過載及短路均瞬時動作(nm=630、2000、4000A電磁式）；
- B.過載長延時及短路瞬時動作（Inm=630、2000、4000A熱-電磁式）。
● 操作條件
- 電動操作的斷路器應在額定控制電源電壓85%和110%之間保證可靠閉合。
- 分勵脫扣器應在額定控制電源電壓(Us)的70%和110%之間能保證使斷路器斷開。
- 當電壓下降到脫扣器額定工作電壓的70%和35%範圍內欠電壓脫扣器應使斷路器斷開。電源電壓低於脫扣器額定工作電壓的35%B寸，欠電壓脫扣器能防止斷路器閉合；當電源電壓等於或大於85%額定工作電壓時應能保證斷路器閉合。
- 過電流脫扣器在過載情況下斷開
a.過載長延時脫扣器與周圍空氣溫度無關，其電流整定值為O.64In-10In。各極同時通電時的反時限動作特性(見表4、表5)。配電用返回電流為O.9Ir
b.過載瞬時脫扣器
僅具有瞬時動作的電磁式過電流脫器的斷路器Iqm=630、2000、4000A)，在過載情況下分斷
時，電流整定值調節範圍為In-3In，電流整定值的準確度為±10%。

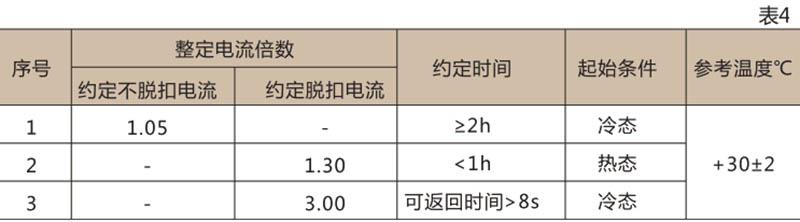

● 配電用斷路器反時限斷開動作特性見表4
● 過電流脫扣器在短路情況下斷開

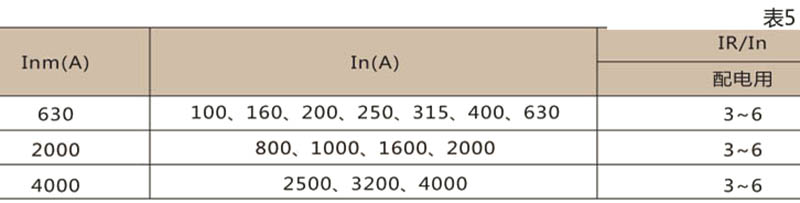

短路瞬時保護脫扣器為瞬時動作，其點球整定值調節範圍（見表5），電流整定值的準確度為±20。
● 操作性能

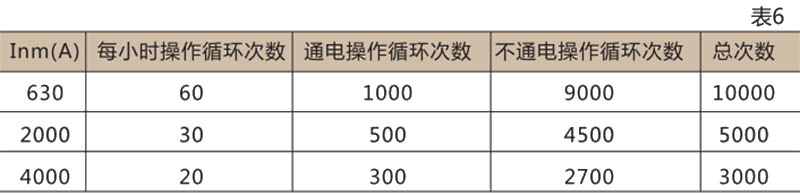

斷路器的操作性能用操作循環次數表示應滿足（表6）的要求
六，保護及控制迴路接線圖

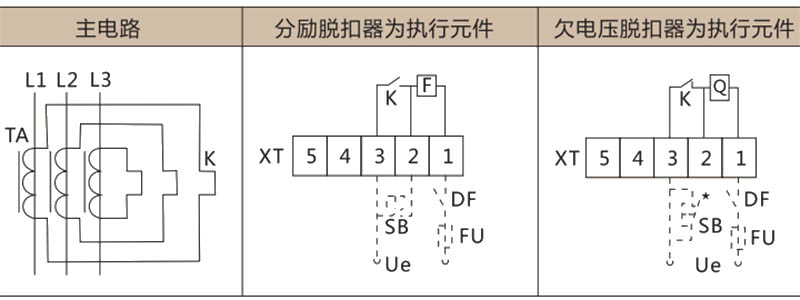

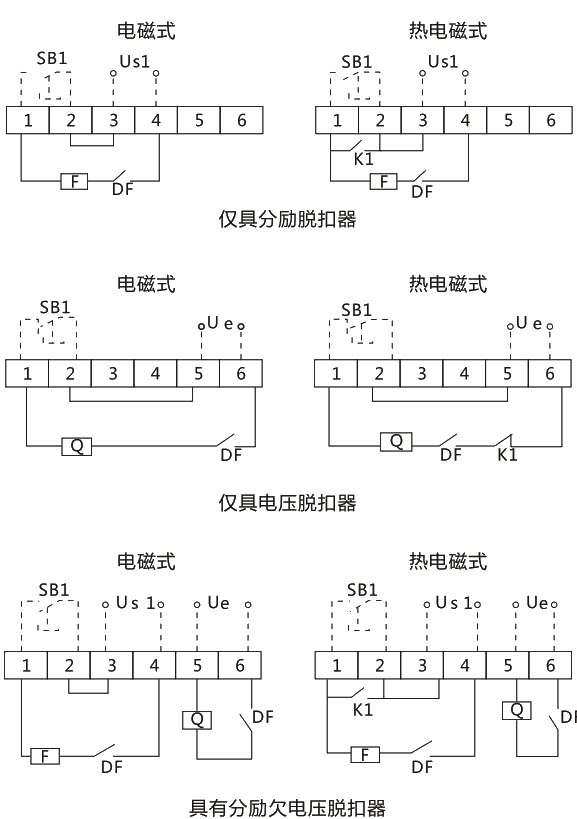

● DW16-630過載保護接線圖
註：
- 接線端子（XT）以下為用戶接線，若同時具備分勵和欠電壓脫扣器其作為執行元件的脫扣器用戶自行接線。
- TA為電流互感器、K為熱繼電器、SB為按鈕(用戶自備)。

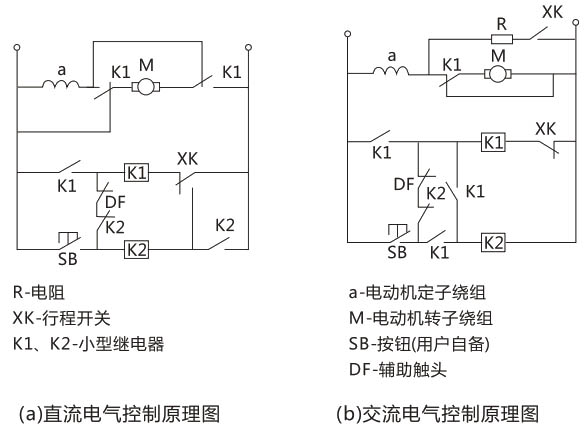

● DW16-630電動機控制接線圖
註：
1.接線端子（XT）以下為用戶接線，若同時具備分勵和欠電壓脫扣器其作為執行元件的脫扣器用戶自行接線。
2.TA為電流互感器、K為熱繼電器、SB為按鈕(用戶自備)。
● DW16-630電動機控制接線圖
● DW16-2000、4000過載保護接線圖

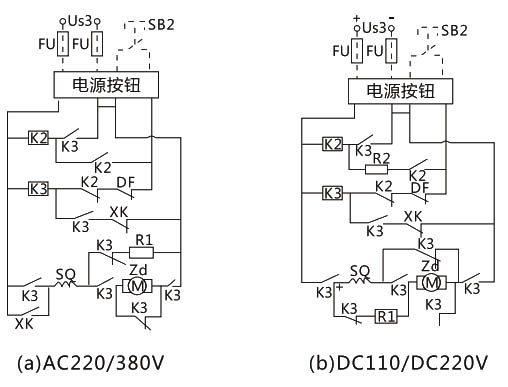

● DW16-2000、4000電動機控制接線圖
US3-電源； SB2-按鈕(用戶自備)；
FU-熔斷器； K2、K3中間繼電器JZ；
R1、R2-電阻； DF-輔助觸頭
XK-行程開關； SQ-電動機轉子繞組
Zd-電動機定子繞組
虛線部分為用戶接線，實線部分為製造廠接線。
七，外形尺寸及安裝尺寸
● DW15-630直接手動操作和電動機操作外形及安裝尺寸

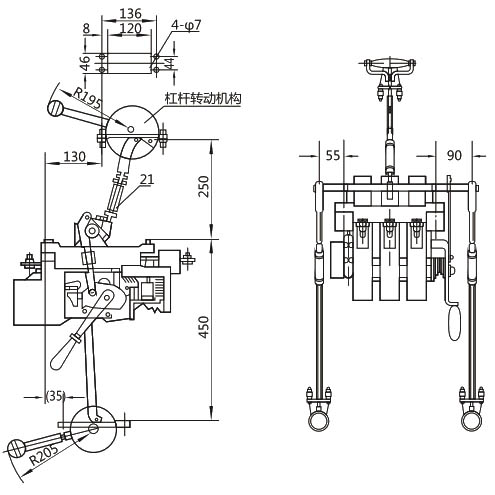

● DW16-630槓桿操作外形及安裝尺寸

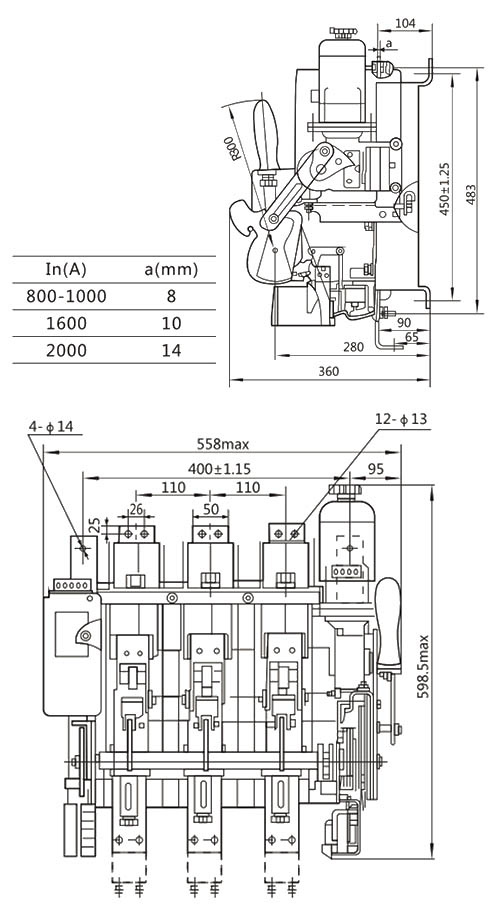

● DW15-2000直接手動操作和電動機操作外形及安裝尺寸

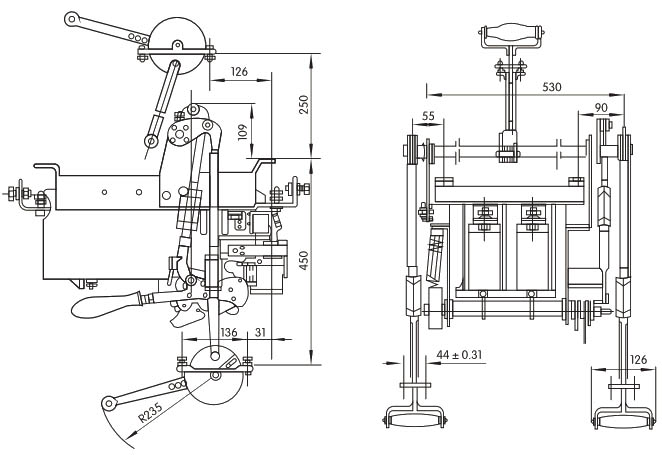

● DW16-2000槓桿安裝尺寸

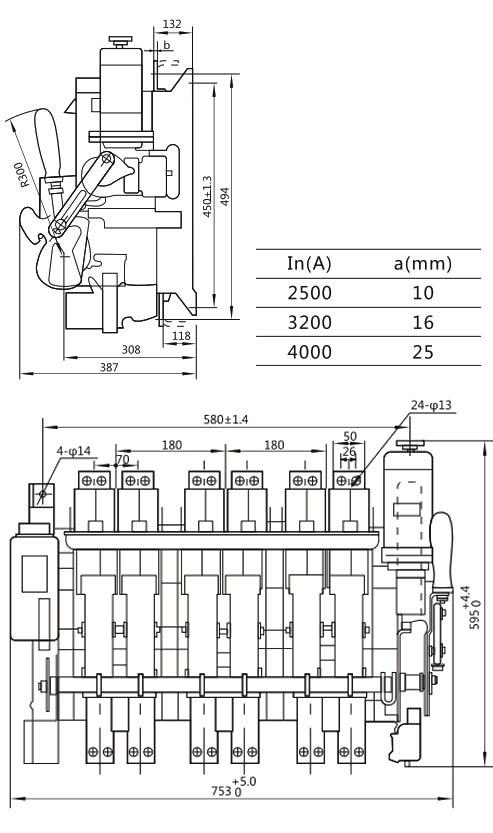

● DW16-4000電動操作外形及安裝尺寸

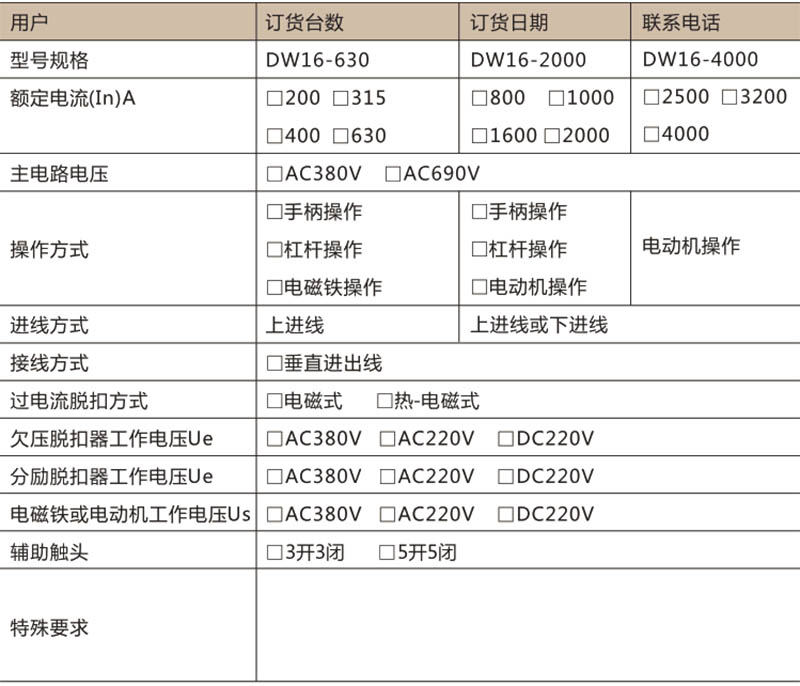

八，訂貨須知
